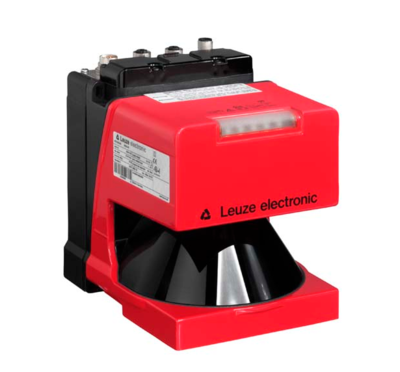

ROD4-50 plus - 激光扫描仪 - 四川广泰科技有限公司

技术资料下载

- 基础数据
  - 系列4
  - 包含配置软件 RODplussoft
  - 应用轮廓测量
- 专门设计
  - 专门设计警告输出
- 光学数据
  - 光源激光, 红外线
  - 激光等级1, IEC/EN 60825-1:2007
- 测量数据
  - 测量范围0 ... 65,000 mm
  - 探测角190 °
  - 扫描速度50 scans/s
  - 重复性15 mm
  - 测量时间20ms
  - 测量值分辨率5 mm
- 电气数据
  - 性能数据
    - 供电电压 U_B24 V, DC, -30 ... 20 %
- 接口
  - 类型以太网, RS 232, RS 422
- 连接
  - 连接数量4 光束
  - 连接1
    - 类型接头
    - 功能供电电源, 信号输出, 信号输入
    - 螺纹规格M16
    - 类型插头
    - 材料金属
    - 引脚数14 个引脚
  - 连接2
    - 类型接头
    - 功能数据接口, 配置接口
    - 螺纹规格M12
    - 类型插座
    - 材料金属
    - 引脚数4 个引脚
    - 编码D-编码
  - 连接3
    - 类型接头
    - 功能配置接口
    - 螺纹规格M12
    - 类型插座
    - 材料金属
    - 引脚数5 个引脚
    - 编码A-编码
  - 连接4
    - 类型接头
    - 功能数据接口
    - 螺纹规格M12
    - 类型插头
    - 材料金属
    - 引脚数8 个引脚
    - 编码A-编码
- 机械数据
  - 尺寸（宽 x 高 x 长）140 mm x 148 mm x 167 mm
  - 外壳材料金属, 压铸铝, 塑料
  - 镜头盖材料塑料
  - 净重2,300 g
- 环境数据
  - 环境温度，工作0 ... 50 °C
- 认证
  - 防护等级IP 65
  - 安全等级III
  - 认证c UL US
  - 应用标准IEC 60947-5-2
- 分类
  - 税率编号90318020
  - eCl@ss 8.027270913
  - eCl@ss 9.027270913
  - ETIM 5.0EC002550
  - ETIM 6.0EC002550
