CMOS型微型激光位移传感器 HG-C1000L

发表时间：2021-08-12 10:07

自监控功能可以将自身的“状态”发送至上位控制器。


特点

减轻数据分析负担，始于Small Step的IoT。


支持IO-Link　收集传感器层的数据

为方便“预防保全”和“运行监控”，收集·存储现场的数据。
对该数据进行分析，需要较高的技术和大量时间，这成为了现场的负担。
松下的“自监控传感器”通过IO-Link主站，将传感器的数据和传感器本身的“状态”发送至上位控制器。 采用自监控传感器，可立即判断传感器的状态，容易确定故障原因，从而减轻数据收集和分析的负担。

IO-Link适用设备构成示例



             松下的“自监控传感器”可诊断自身的状态！


自监控功能可以解决这一课题

状态状态判定
正常动作正常。
通知请修改设置。
检测状态不稳定。		※通过修改设置、设定，恢复正常。
入光量过低等。
注意即将达到使用寿命。
需要更换设备的状态。		※存储器保存次数的极限、运行时间的极限等。
異常短路/坏了。
设备不可控制的状态。		※输出短路、EEPROM损坏等。
※通过PLC等编写程序，可以掌握自监控传感器的“状态”。

轻松实现IoT

轻松实现IoT

事先监控自监控传感器的“状态”，
轻松实现“预兆保全”。


<紧凑>
形状达到业内小型级别※的CMOS激光传感器

※2020年10月本公司调查结果

设计出内部安装有镜面的新型光学系统
一般可通过延长受光部分与受光元件(CMOS)之间的光路长度，获得精度更高、更稳定的测量值，但传感器的进深方向会因此变长，机身形状也会变大。HG-C系列设计出内部安装有反射镜的新型光学系统，缩短进深方向的尺寸的同时又兼顾实现了位移传感器的高精度测量。


采用铝铸外壳，使机身免受变形和温度的困扰
采用兼顾轻量与强度的铝铸外壳。紧凑且坚固的机身，减少了外壳变形或温度等会影响测量精度的不稳定因素。


<占绝对优势的稳定检测>
实现1 / 100mm 级的高精度检测※

※HG-C1030L3-P(-J)时

采用高精度CMOS影像传感器&独特的算法
采用位移传感器所使用的高精度CMOS影像传感器，以及位移传感器一直使用的本公司独特的算法，使距离设定反射型传感器实现前所未有的高精度(1/100mm)



配备便捷功能


教导&窗口比较模式

存在检测物体的状态下，只需按下“TEACH”键，即可轻松设定基准值。
另外，1个输出即可做出在2个基准值范围内为OK，范围外为NG的判定。


针对与检测物体基准面之间的距离设定上限值和下限值，想要在上下限范围内进行判别时使用该方法。


进行2点教导，设定基准值范围的方法。


执行3点(检测物体A、B、C)教导时，教导值将会自动按照升序(教导值1、2、3)重新排列，分别在教导值1与教导值2之间、教导值2与教导值3之间设定基准值，从而设定基准值范围


教导&除窗口比较模式以外，还有「上升微分模式」、「下降微分模式」和「常规检测模式」。常规检测模式的基本教导方法是「2点教导」和适用于 检测微小物体或有背景物体时便捷的教导「限定教导」

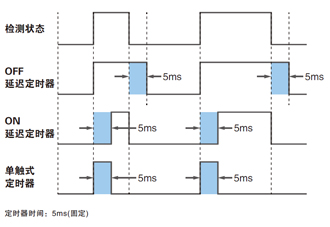

定时器设定功能

可从“OFF延迟定时器”、“ON延迟定时器”、“单触式定时器”、“无定时器”中选择设定定时器动作。定时器时间固定为5ms

OFF延迟定时器
<功能> 使输出信号延长5ms。
<用途> 连接机器的响应速度较慢，检测时间无法满足其要求时，宜使用该设定。

ON延迟定时器
<功能> 使从检出时开始5ms内的输出信号无效。
<用途> 想要短时间信号无效或需要通过时间差进行控制时，使用该设定。

单触式定时器
<功能>仅发送检出时开始5ms内的输出信号。
<用途> 根据连接机器的输入条件，信号时间必须保持恒定时，宜使用该设定。另外，想要短时间的信号延长到必要时间宽幅时，也可使用该设定。


调零功能
可将测量值强制调零的功能。可任意决定零点。将检出物体的高度设置为基准值，测量其公差的情况下，或者测量段差时，可便捷使用。



※调零功能有效时，调零指示灯(黄色)亮灯。

※峰值和谷值保持功能有效时，如果执行调零功能，则保持的测量值复位。

※显示设定偏移时，无法设定调零功能。

设定显示功能

相对于检出物体的移动方向，可选择以下3种显示方法：“常规”、“反转”、“偏移”。


例：HG-C1050L3-P(-J)


峰值保持功能/谷值保持功能

备有峰值保持功能或谷值保持功能。

峰值保持功能 ：该功能有效时，将会保持测量值的最大值，显示并输出保持值。

谷值保持功能 ：该功能有效时，将会保持测量值的最小值，显示并输出保持值。


※无法同时设定峰值保持功能和谷值保持功能。

※设定峰值保持功能或谷值保持功能时，如果执行调零功能，则保持的测量值复位。

基准值微调功能

在测量画面中，可对基准值进行微调。教导后也可以对基准值进行微调。

键锁功能

可使按键操作失效，以防错误地更改已设定的条件。

※关于其他功能以及各功能的设定步骤，请参阅产品附带的使用说明书。
