项目介绍

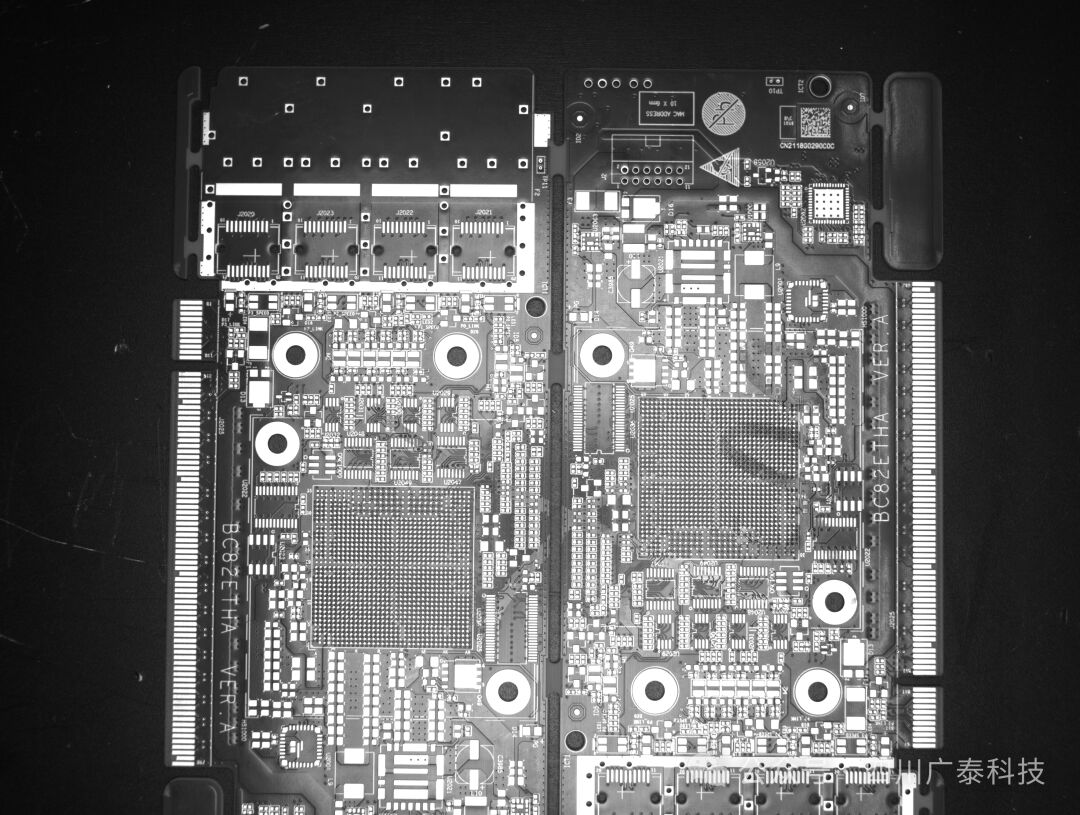

产品为某客户生产的PCB,该视觉检测项目需要提供录入产品信息、读取产品上二维码、产品上文字识别、产品定位检测,且精准度要求高。


视觉检测原理介绍


自动流程分析:

视觉原理简介:

录入工位,把需要录入的产品信息记录在相机视觉软件上。

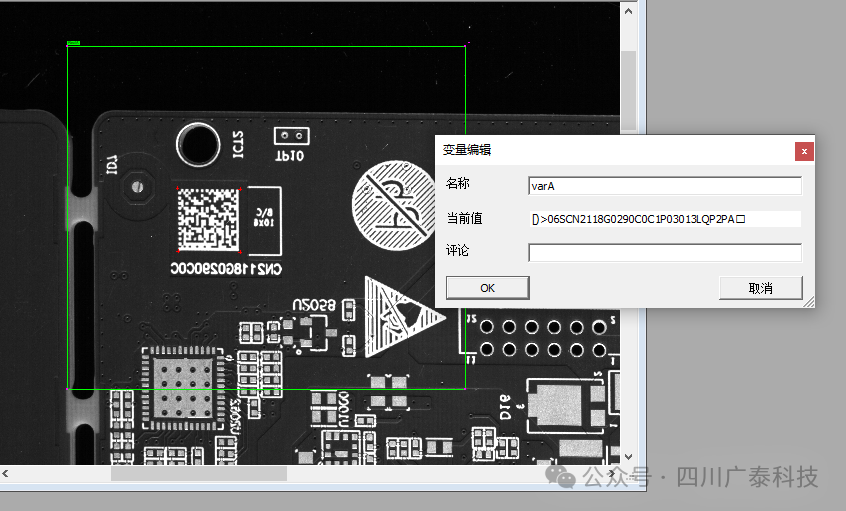

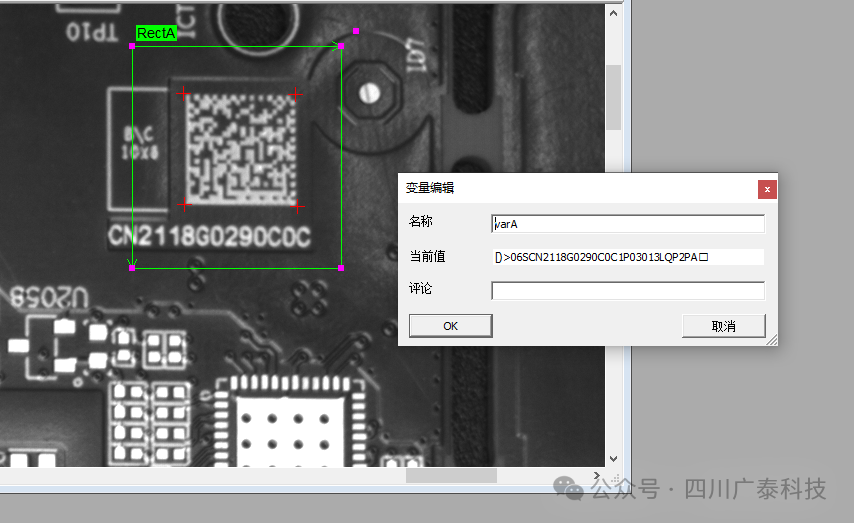

检测工位,视觉通过读码工具进行解析二维码,输出结果。因为视野要做的500mm,所以用两个8K的相机进行检测,每一个相机的视野在250mm,两个相机一起检测。

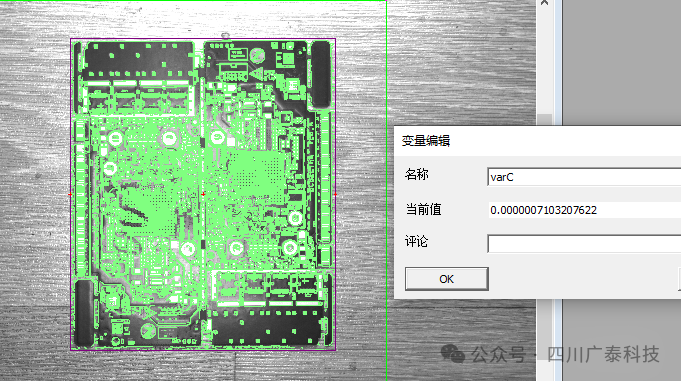

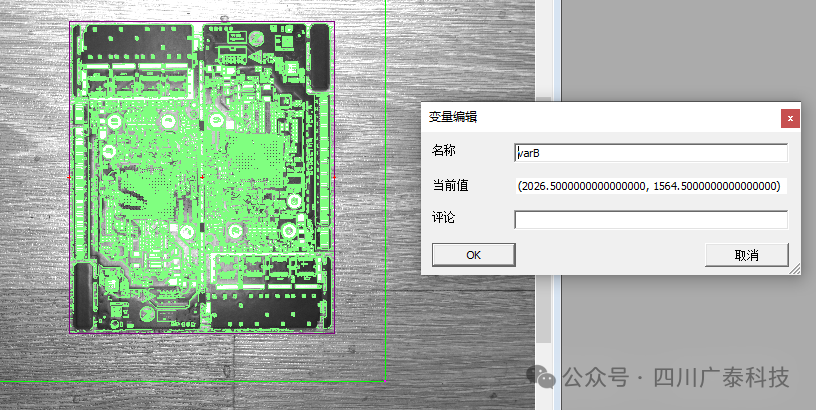

引导工位,视觉系统通过模板工具对产品进行检测,找到产品的中心坐标和角度,最后输出产品的中心坐标XY和角度。

相机支持多种通讯,可根据不同要求选择通讯工具。

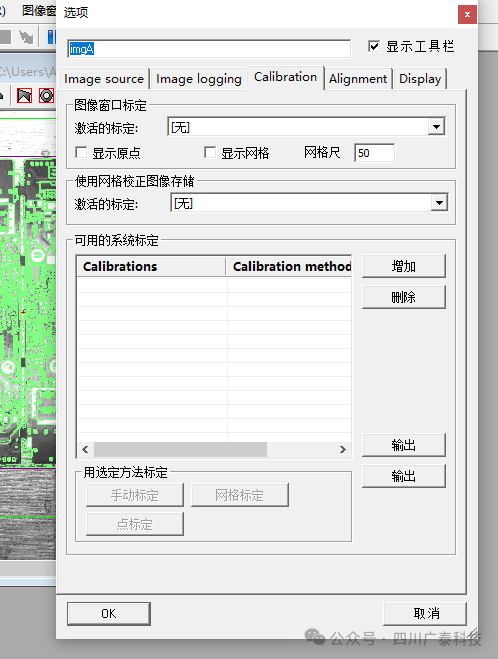

相机有多种标定方法:
对于录入工位,把信息输入到相机软件里,相机对照检测产品信息。
对于视觉检测工位,是两个工位,每一个工位是用两个8K线扫相机,每一个相机的视野是250mm,两个相机的视野能做到500mm,是可以稳定读取二维码的,两个视觉检测工位就是4个线扫相机。对于线扫相机需要保证的是机构运行速度匀速运行,速度不能大于250mm/s,产品在运行拍照的时候需要保持相对静止,不能有上下起伏。
视觉引导工位,是4个工位,1000W相机视野做到700mm*500mm,相机检测精度能达到0.55mm,能满足1mm的精度要求。


安装示意图 设备清单

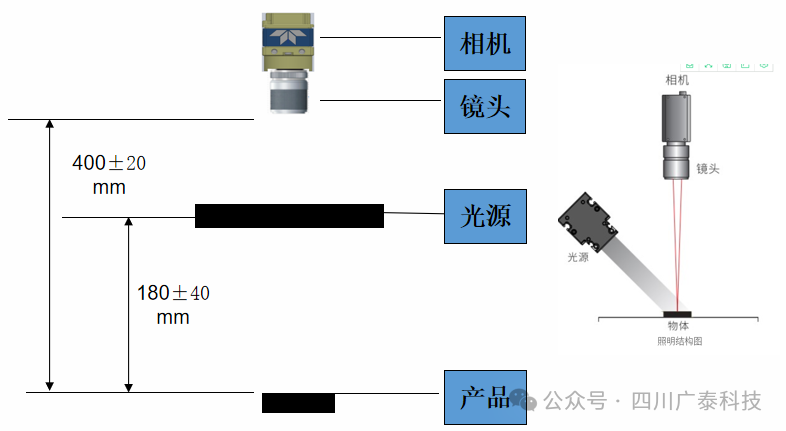

录入工位

光源安装高度在距离产品表面180mm左右,根据实际情况要能上下调整,上下调节的范围在180±40mm,光源倾斜35°安装,光源距离相机的水平距离是200mm左右,调节范围在200±20mm。相机高度在距离产品表面400±20mm。

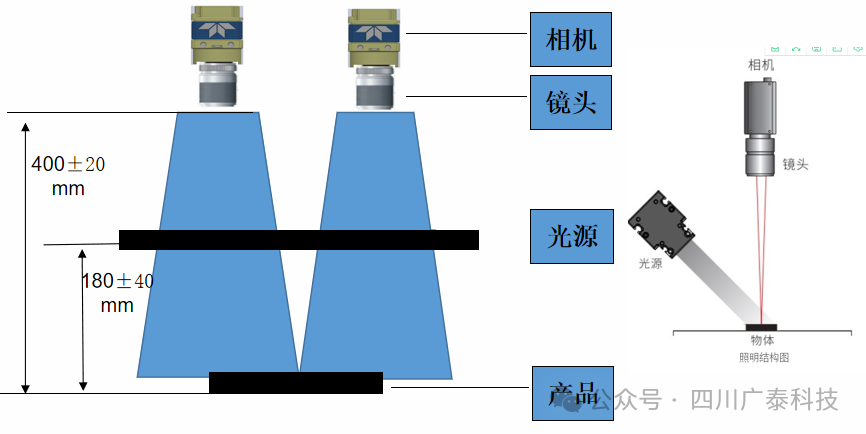

视觉检测工位(2套都如图安装)

两个相机间隔250mm,光源安装高度在距离产品表面180mm左右,根据实际情况要能上下调整,上下调节的范围在180±40mm,光源倾斜35°安装,光源距离相机的水平距离是200mm左右,调节范围在200±20mm。相机高度在距离产品表面400±20mm。

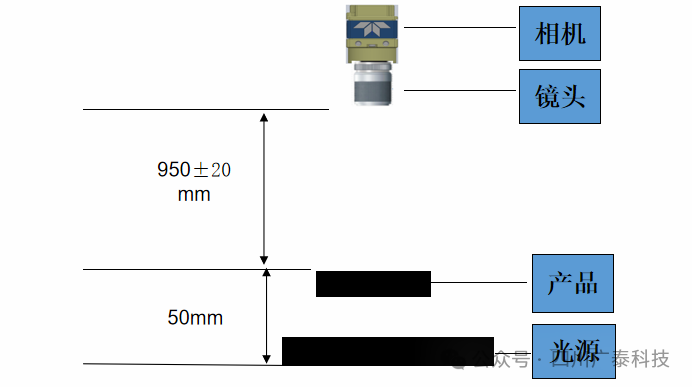

视觉引导工位(4套都如下图安装)

相机距离产品表面950mm,光源距离产品50mm。

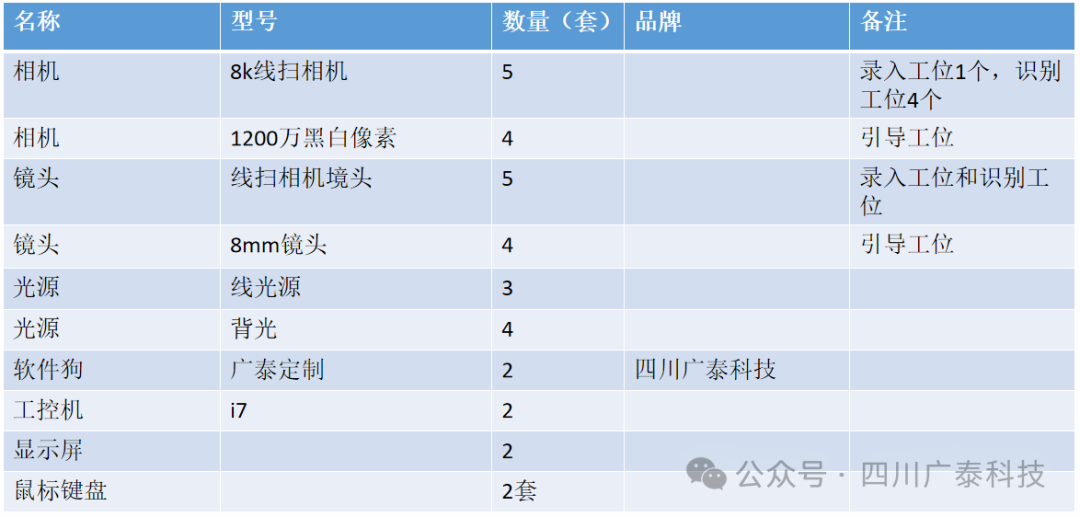

设备清单


结论说明


测试结论:经过测试,视觉系统可以录入产品信息,检测产品上的二维码,产品的中心坐标XY和角度。最终检测结果根据实际工况验证 。
