光学基础：球差与彗差的成因、检测及校正方法

在光学成像领域，球差与彗差是球面透镜系统中普遍存在的单色像差，也是影响成像质量的重要因素。开大光圈拍摄月亮时中心出现模糊光晕、夜间拍摄路灯时画面边缘光点带彗星状拖尾、风景拍摄中中心清晰而边缘模糊变形，这些常见的成像问题，究其根源均与球差和彗差相关。本文将从成因、特征、检测评估及校正方法等方面，系统讲解球差与彗差的核心知识，为光学应用与镜头调试提供基础参考。

一、球差：轴上成像的对称模糊缺陷

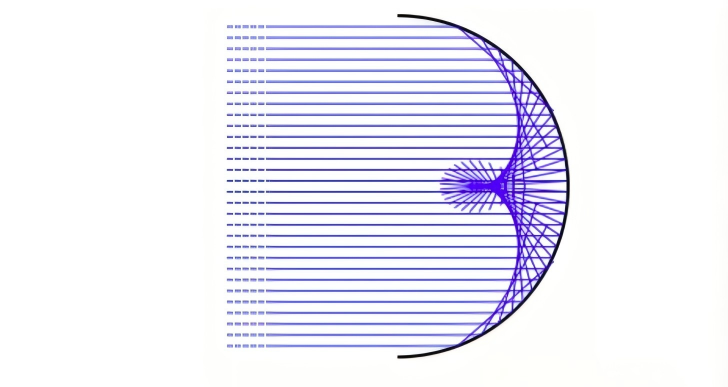

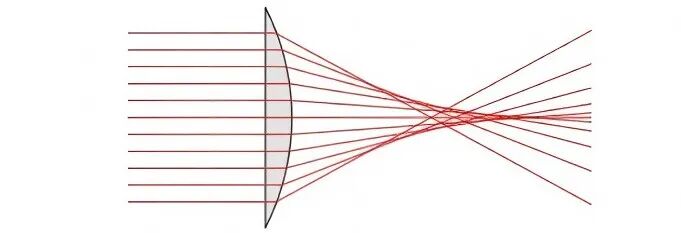

球差是光学系统轴上物点成像时的典型像差，其产生与透镜的球面结构直接相关，是透镜的固有光学特性之一。球差的根本成因是球面透镜中心与边缘的聚光能力存在差异，导致轴上物点发出的近轴光线与边缘光线经透镜折射后，无法汇聚于同一理想焦点，对于正透镜（凸透镜），边缘光线的偏折程度大于近轴光线，聚焦位置更近，形成负球差；对于负透镜（凹透镜），边缘光线偏折程度弱于近轴光线，聚焦位置更远，形成正球差。

球差的核心特征十分明确，其仅与光学系统的孔径相关，与视场无关，仅出现在画面正中心，成像模糊呈现圆形、对称分布的状态，光斑中心亮、边缘暗，无明显方向偏斜，且光圈越大，进光量越多，边缘光线的影响越显著，球差表现越严重，缩小光圈可过滤部分边缘光线，能有效降低球差影响。需要注意的是，球差模糊常与景深模糊混淆，二者存在本质区别，景深模糊是人为调控对焦平面形成的光学效果，例如人像拍摄中对焦主体、虚化背景，属于有意营造的画面美感，而球差模糊是镜头自身的光学缺陷，即便精准对焦，成像中心仍会出现对称圆斑模糊，属于无意义的画质损耗，无法为画面提供美学价值。

二、彗差：轴外成像的非对称拖尾缺陷

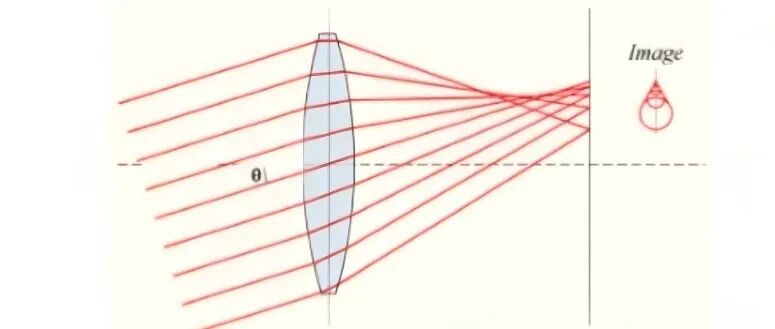

彗差是轴外物点成像时的宽光束像差，与球差的轴上对称模糊不同，彗差主要表现为画面边缘的非对称变形，是影响大视场成像质量的关键因素。该像差由轴外物点发出的圆锥形光束经光学系统折射后，光路不对称导致聚焦偏差形成，由于视场角与孔径角的共同作用，光阑不同区域的光线聚焦点位置不一致，最终在像面上形成彗星状的弥散光斑，因此得名“彗差”。

彗差主要出现在画面边缘视场区域，越靠近画面四角，彗差表现越明显，其成像光斑呈现“亮头 + 拖尾” 的彗星状，完全不对称，拖尾具有明显的方向指向，与球差的圆形对称模糊不同，彗差的模糊具有方向性，是轴外成像的典型缺陷，夜间拍摄路灯、霓虹灯时，边缘光点的拖尾现象即为彗差的直观体现。球差与彗差作为两种核心像差，在成像位置、光斑形状、影响因素和直观表现上差异显著，球差出现在画面正中心，光斑为圆形对称的状态，仅与孔径相关，直观表现是中心模糊带光晕，彗差则出现在画面边缘，光斑呈彗星状且不对称，与孔径、视场角均相关，直观表现为边缘拖尾、变形。

三、球差与彗差的检测及评估方法

球差与彗差的检测核心围绕点光源成像后的光斑形态展开，理想光学系统中，点光源成像为极小的清晰亮点，存在像差时，亮点会发生变形、扩大，通过分析光斑的形状、位置、大小，可判断像差类型及严重程度。实际检测中常用平行光管（标准点光源）配合相机完成，专业场景可借助干涉仪、Shack-Hartmann 波前传感器、传函仪（MTF tester）、刀口仪等设备实现精准测量。球差检测采用焦移法，核心为轴上正入射光线的扫焦观测，先将平行光管发出的标准平行光正入射被测镜头，保证光线沿光轴传播，再在镜头后方放置相机，沿光轴方向前后移动相机进行 “扫焦”，最后观察并记录光斑状态，确定近轴焦（中心光线的焦点，光斑最小最清晰的位置）与边缘焦（边缘光线的焦点）。对球差严重程度的评估可从多方面判断，近轴焦与边缘焦的距离越远，轴向球差越严重，即便找到最清晰焦面，光斑仍明显偏大、模糊，说明横向球差严重，若光斑非圆形、不对称，说明存在其他像差，并非单纯球差。

彗差检测聚焦于轴外偏折光线的光斑观测，需模拟镜头边缘视场的成像状态，先采用平行光管+ 点光源的组合，使光线以一定角度偏轴入射被测镜头，模拟轴外视场的光线传播，再在镜头后方焦面位置用相机拍摄成像光斑，最后直接观测光斑形态，判断是否存在彗差及严重程度。彗差的严重程度可通过拖尾长度和光斑对称性判断，光斑拖尾越长，彗差越严重，严重时拖尾会覆盖亮头，导致整个光斑模糊不清，且彗差光斑必然呈现不对称分布，亮头在一侧、拖尾向单一方向延伸，若光斑对称，即便模糊，也不属于彗差。

四、球差与彗差的校正方法

校正球差与彗差的核心原则为弥补光线的传播偏差，通过光学结构设计、元件选型或光路调控，使不同位置的光线尽可能汇聚于同一理想焦点，从而提升成像质量，实际应用中可单独校正，也可采用组合方式同时校正两种像差。球差的校正可通过多种方式实现，缩小光圈是最简便的方法，能过滤透镜边缘的偏差光线，仅保留近轴光线参与成像，缺点是会减少进光量，降低画面亮度；也可采用正负透镜组合的方式，利用正透镜的负球差与负透镜的正球差相互抵消，通过优化透镜的曲率半径、材料及间距，在保证系统焦距的同时实现球差校正，该方式常见于双胶合透镜系统；还能采用非球面透镜，通过精准设计非球面透镜的表面轮廓，补偿球面透镜的聚光偏差，从结构上消除球差，这也是高精度光学系统的常用校正方式。彗差的校正可通过优化光阑位置实现，调整光阑在光学系统中的位置，能改变光线的入射路径，减少轴外光线的光路不对称性，从而降低彗差，也可采用对称式光学结构，通过对称的透镜组设计，使轴外光线的偏差在光路中相互抵消，有效抑制彗差，该方式适用于大视场光学系统，还能通过非球面/ 自由曲面透镜设计，精准调控透镜表面的曲率变化，补偿轴外光线的聚焦偏差，实现彗差的精准校正，适用于高精度成像设备。实际光学系统设计中，常采用 “正负透镜组合 + 对称式光学结构” 的方式同时实现球差与彗差的校正，正负透镜组合抵消球差，对称结构抑制彗差，结合非球面透镜的精准设计，可大幅提升光学系统的整体成像质量，满足摄影、精密检测、光学仪器等领域的应用需求。

五、延伸：光学系统的五大单色像差

球差与彗差是光学系统五大单色像差中的核心类型，其余三种分别为像散、场曲与畸变，五种像差共同影响成像效果，在镜头设计与调试中需综合权衡、合理校正。像散表现为轴外物点成像时，子午面与弧矢面的光线无法汇聚于同一点，呈现“横竖对焦不一致” 的状态；场曲则是光学系统的清晰成像面并非平面，而是呈凹面状，画面中心与边缘无法同时清晰；畸变是由于光学系统各区域的放大率不同，导致直线成像发生弯曲，分为枕形畸变与桶形畸变。此外，当光学系统接收复色光（如白光）时，还会因不同波长光线的折射率差异产生色差，表现为成像边缘出现彩色镶边，与单色像差共同构成光学系统的主要像差类型。
